Logiciels PV*SOL pour la simulation et l'estimation de la production photovoltaïque

  • catalogue FISA Demander le catalogue

  Valentin Software développe des logiciels intelligents pour la planification, la conception, la simulation dynamique et le calcul de rendement de l’approvisionnement en énergie dans les bâtiments depuis plus de 25 ans.

Le programme PV*SOL® fournit aux concepteurs, aux installateurs, aux monteurs spécialisés et aux architectes des logiciels pratiques et conviviaux leur permettant de dimensionner et de concevoir des systèmes photovoltaïques, de réaliser des simulations dynamiques et d'analyser le rendement des systèmes.

Les logiciels PV*SOL® et PV*SOL® Premium sont adaptés aux systèmes raccordés au réseau et aux systèmes autonomes.

PV*SOL® et PV*SOL® Premium incluent les caractéristiques suivantes :

  • Implantation automatique et manuelle des modules.
  • 8000 stations météorologiques complétées par une base de données en ligne.
  • Grande bibliothèque comprenant plus de 16500 modules et 4000 onduleurs.
  • Calcul graphique du nombre de modules sur un toit, avec types de toit librement configurable.
  • Analyse simple ou détaillée de l'ombrage (PV*SOL® Premium avec 3D).
  • Synthèse des résultats dans un rapport simplifié et un rapport détaillé avec visualisation du toit et calcul du rendement.
  • Calcul de charge des véhicules électriques
  • Lecture des cartes satellites (uniquement en Pemium)

Description de PV*SOL

PV*SOL

Conception des systèmes PV raccordés au réseau avec systèmes de stockage.

Généralités

Plus les tarifs de rachat diminuent, plus il est important de convaincre les clients que l'autoconsommation contribue également à la rentabilité des systèmes photovoltaïques. PV*SOL® permet maintenant de calculer l'autoconsommation encore plus précisément. Le logiciel détermine la puissance nécessaire du générateur photovoltaïque ainsi que la taille de l'accumulateur d'après les critères de dimensionnement habituels. Le programme détermine ensuite, dans la simulation correspondante, la part de revêtement solaire ainsi que d'autres paramètres caractéristiques significatifs. Le générateur photovoltaïque peut être réglé en couplage direct ou bien en régulation MPP. Pour ce qui est des récepteurs, à la fois le courant continu et le courant alternatif sont retenus.

Fonctions du Logiciel

Optimisation du câblage des modules

Pour tout nouveau projet, une pré-étude permettant de visualiser les possibilités de câblage du champ photovoltaïque suivant l'onduleur choisi vous sera proposée et vous permettra de choisir la combinaison la mieux adaptée. Les possibilités de câblage sont classées d'après les données des facteurs de dimensionnement. Ainsi, le nombre de strings, le nombre de modules par string ainsi que le type d'onduleur (un seul centralisé ou plusieurs) sont affichés.

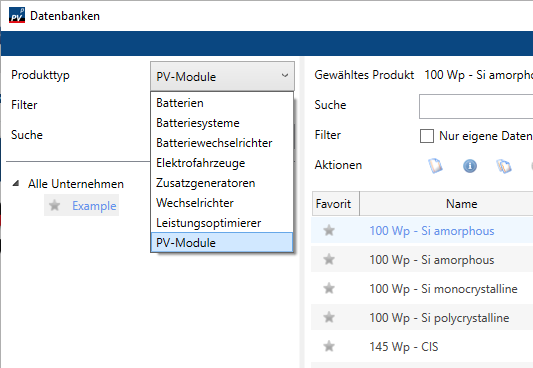

Base de données des composants

Actuellement environ 13 500 références de modules et 4 000 références d'onduleurs sont disponibles dans la vaste base de données des composants solaires qui s'actualisent continuellement par une fonction de mise à jour automatique. Les composants sont mis à jour on line par les fabricants eux-mêmes, puis contrôlés par Valentin Software avant d'être mis à disposition dans la base. Vous pouvez accélérer la sélection des composants en ajoutant des listes de favoris.

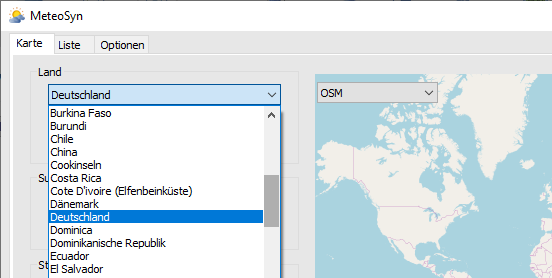

Données climatologiques

Le module MeteoSyn, intégré dans le logiciel, contient 8000 séries de données mondiales de la base Meteonorm 7.1 calculées sur les moyenness de la période 1991-2010. Les données peuvent être facilement sélectionnées sur une carte interactive ou dans une liste. Vous pouvez aussi créer de nouvelles données météorologiques par interpolation à partir de valeurs existantes.

meteosyn

nouveauCalcul de charge des véhicules électriques

Il suffit de sélectionner un type de véhicule dans la base de données puis indiquer le kilométrage journalier prévisionnel. PV*SOL® calcule l'énergie photovoltaïque pouvant être utilisée pour charger les batteries. Le logiciel calcule aussi le coût pour 100  km avec et sans énergie PV.

système calcul de charge VE

Photo Plan

Le logiciel Photo Plan est un outil de visualisation rapide et simple permettant de fabriquer à partir des photos du bâtiment fournies par le client une image ortho rectifiée de la toiture avec les futurs panneaux photovoltaïques avec la même précision qu'un relevé de plan traditionnel. Quelques minutes suffisent pour présenter au client le projet personnalisé de sa toiture. Photo Plan contribue à aider les maîtres d'ouvrage à prendre une décision.

photoplan

Schéma détaillé des circuits

Le système PV est représenté sous forme de schéma avec les symboles de circuit standardisés. Le schéma peut être exporté au format DXF.

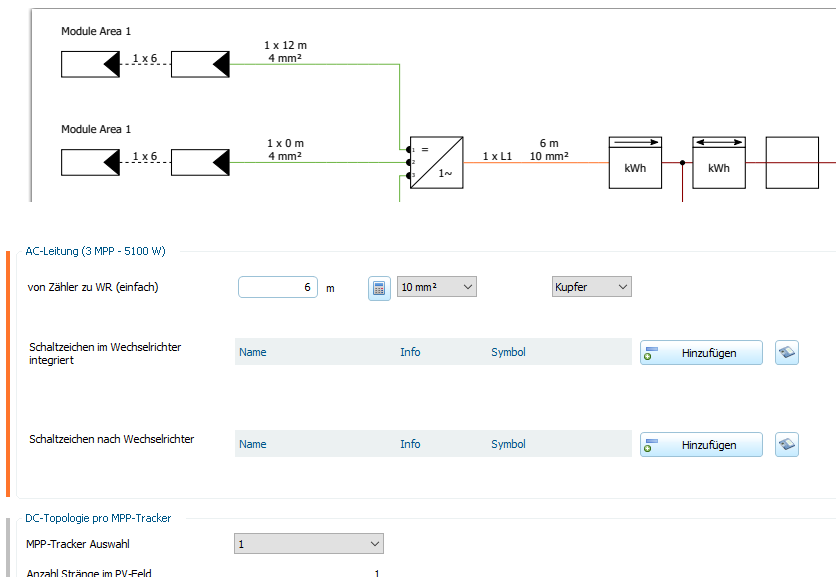

Dimensionnement de tous les câbles AC et DC

Pour produire des résultats exacts, le programme calcule à la fois les pertes des câblages des strings ainsi que les pertes de puissance des câblages en courant continu (DC) et alternatif (AC) par onduleur. Vous pouvez entrer des longueurs de câble et des coupes transversales,le programme calculera la perte totale résultant de la sortie du réseau (sous conditions STC). En outre, vous pouvez dimensionner les dispositifs de protection électrique et la topologie DC par différents distributeurs. Au cours de la conception, vous pouvez entrer la perte totale (sous conditions STC).

La simulation

Les calculs sont effectués à partir d'un bilan horaire. Le rendement de l'installation photovoltaïque déterminé par une simulation annuelle repose sur un modèle mathématique permettant une modélisation exacte des caractéristiques de chacun des modules photovoltaïques disponibles dans la base de données. Les rendements des modules à couche mince peuvent également être calculés avec exactitude. En présence de différents types de modules ou de modules ayant une orientation différente au sein d’une installation photovoltaïque, certains modules peuvent être regroupés pour former des générateurs photovoltaïques partiels.

Calcul du rendement

Cette fonction permet d'entrer, de façon plus ou moins détaillée, les coûts des modules, des onduleurs ou du montage. Le logiciel prend également en compte les crédits d'impôts, et dans ce cas les amortissements, les déductions, les impôts acquittés et le mois de mise en service d'une installation sont pris en considération. Les différents prix de revente prévus dans la loi allemande sur les énergies renouvelables pour les installations développant une puissance allant jusqu’à 30 kW sont déjà intégrés mais peuvent être modifiés. Outre la valeur du capital, PV*SOL détermine aussi les coûts de production d'électricité et la durée d'amortissement.

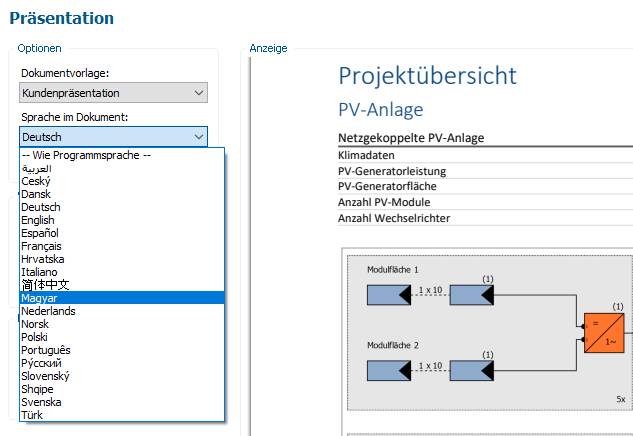

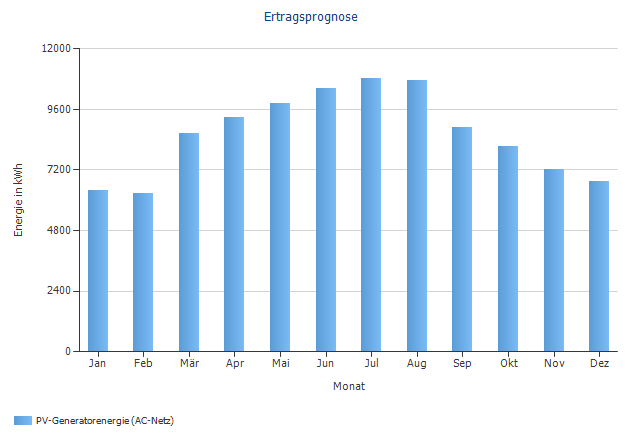

Représentation graphique des résultats et rapport de projet détaillé

• Rendement annuel spécifique prévu
• Final Yield (facteur de rendement global)
• Ratio de performance
• Rendement énergétique du système
• Rendement du générateur photovoltaïque
• Taux de couverture solaire
• Courbes de flux d’énergie et d'autres paramètres
• Calcul de rentabilité

Configuration minimum recommandée :

Internet
Processeur: 1,5 GHz Pentium PC
Mémoire: 3 GB
Disque Dur : 800 MB
Définition du Moniteur: min 1.024 x 768 Pixel
Systèmes d'exploitation: Windows XP (Service Pack 3), Windows Vista, Windows 7 , Windows 8
Carte graphique: DirectX- compatible (minimum Vers. 9.0c 128 MB, OpenGL-
Divers: Microsoft .Net Framework 4.0

Description de PV*SOL® Premium

PV*SOL Premium

PVSOL premium 2017

Voir FAQ nouveautés

Logiciel de simulation dynamique pour la conception et le calcul d´installations photovoltaïques intégrées au bâti raccordées au réseau et centrales photovoltaïques au sol avec visualisation 3D et analyse détaillée des ombres.

Généralités

L'incidence réelle de l'ombre projetée par les objets environnants est importante pour calculer le rendement des installations photovoltaïques. PV*SOL ® Premium permet la conception et la visualisation 3D des systèmes photovoltaïques jusqu'à 2 mégawatts avec l'analyse des ombres sur la base de la modélisation des objets en 3D. Le nombre maximal de modules solaires qui peuvent être visualisés en mode 3D a été augmenté à 5000. Le programme calcule la course des ombres projetées sur le toit par les différents objets saisis dans le logiciel. Les résultats sont affichés de manière graphique, permettant de déterminer quelle est la partie optimale de la toiture devant être couverte. La visualisation en 3D fournit à l'utilisateur des informations essentielles sur le déplacement de l'ombre sur la période d'une journée ou d'une année. La conception étape par étape rend le logiciel particulièrement convivial.

 PV*SOL Premium jusqu'à 5000 modules

Fonctions du logiciel

Toutes les fonctions de  PV*SOL décrites précédemment  sont inclues dans PV*SOL Premium.

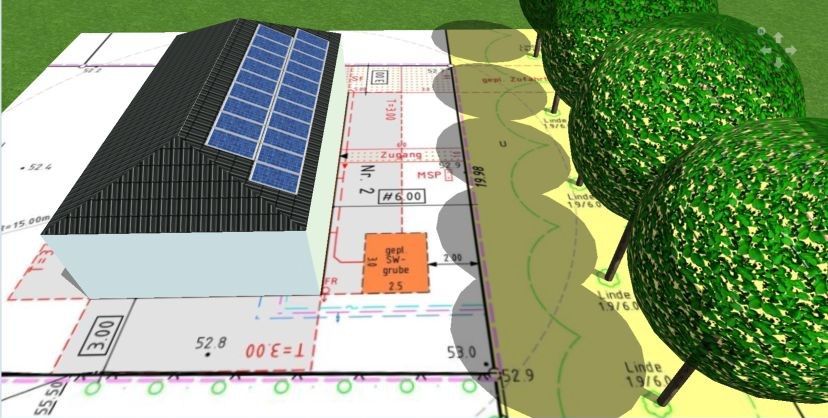

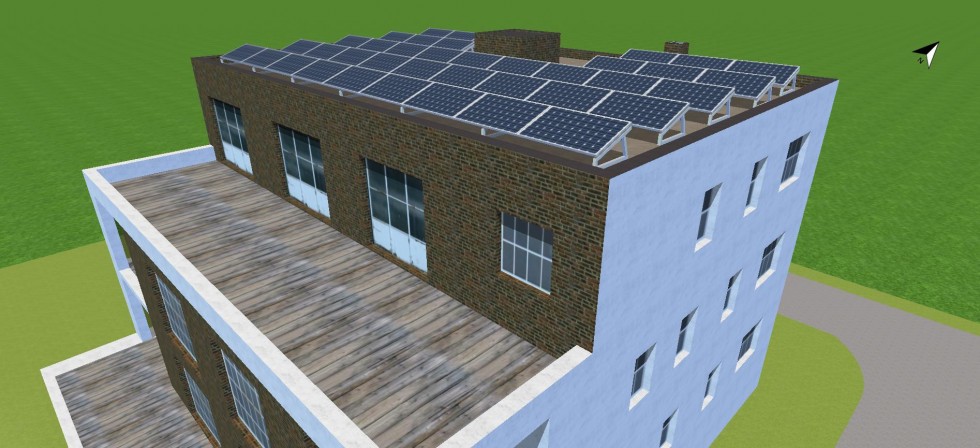

nouveauLecture des cartes satellite

Des bâtiments et des objets peuvent aussi être produits vite et simplement au moyen de dessins de plans, plans de sol et captures d'écran de cartes. Il suffit de redessiner tous les contours puis saisir la hauteur pour élever verticalement les bâtiments. Ainsi n'importe quelles formes de bâtiment à toit plat par exemple peuvent aussi être produites.

Modélisation de l'environnement et de la surface à recouvrir.

Le bâtiment est choisi parmi une collection de bâtiments types les plus courants. Corniches, murs, shed, et toits en saillie peuvent aussi être couverts. On peut représenter au millimètre près les différentes parties du toit en saisissant les objets et les surfaces non recouvrables du toit. L'utilisateur peut à l'aide du programme modeler et adapter à tout moment les objets environnants qui produisent de l'ombre, tels que des bâtiments, des arbres, des murs, des mats, etc. Par ailleurs il est toujours possible de représenter des objets plus lointains sur la ligne d'horizon.

 PV*SOL Premium Terrain view   PV*SOL Premium surface de toit non recouvrables

Après le dimensionnement du bâtiment, l'étape suivante permet de positionner à l'échelle les surfaces non recouvrables telles que les fenêtres de toit (types Velux) et les objets générateurs d'ombre comme les cheminées et les lucarnes ou chiens-assis, paraboles, pare-feu, etc.

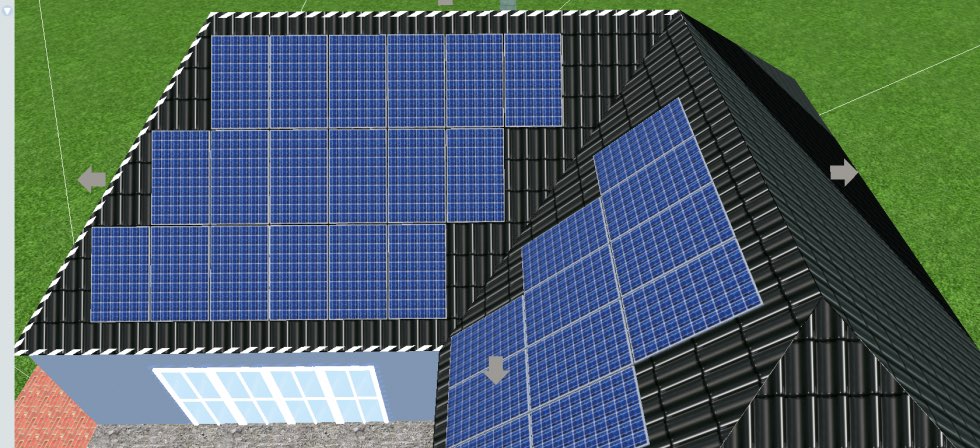

Répartition des modules

Les surfaces restantes peuvent être recouvertes automatiquement par un nombre maximal possible de modules dont on aura choisi le type. Le recouvrement manuel est également possible. Vous pouvez visualiser à tout moment la puissance d'irradiation annuelle sur chaque point de la surface de recouvrement et pour chaque module, afin de déterminer si le module doit être éventuellement supprimé.

PV*SOL Premium repartition des modules

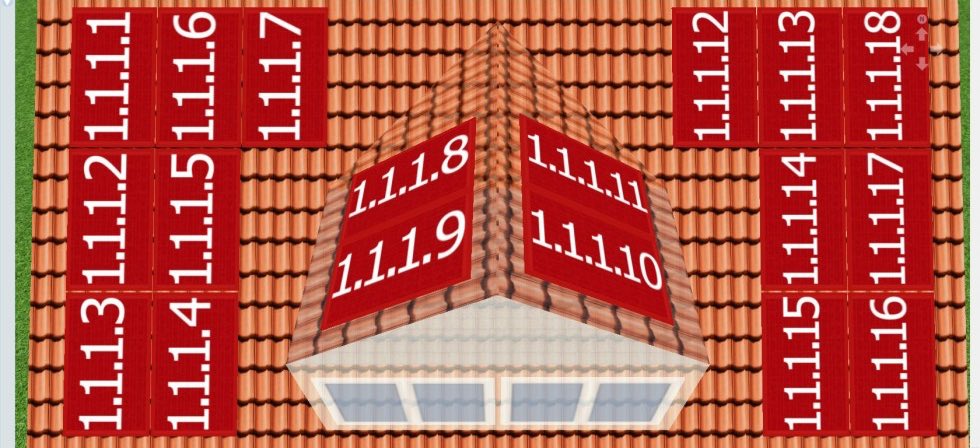

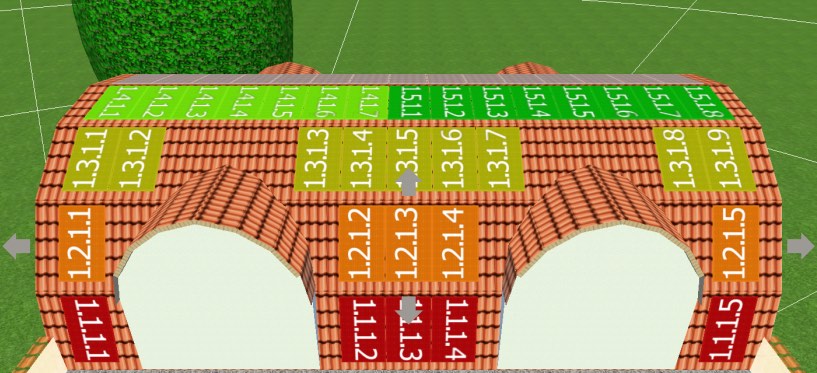

Optimisation du câblage des modules et onduleur(s)

Le câblage des modules peut être effectuée automatiquement ou manuellement. Vous pouvez décider si vous souhaitez connecter plusieurs zones de modules avec un onduleur ou choisir un onduleur pour chaque zone du module - ou combiner les deux. Le statut de vérification du système pour le câblage complet, chaque onduleur et tracker MPP, peut être affiché à tout moment dans la fenêtre de configuration. Un autre point fort est l'option «Proposer Configuration", qui vous permet de charger rapidement et facilement la meilleure configuration de vos onduleurs préférés dans la conception. L'opérateur peut ensuite optimiser ce câblage par rapport à l'ombrage.

PV*SOL Premium Câblage des modules

Textures pour objets 3D

Pour une image réaliste du bâtiment, vous pouvez personnaliser tous les objets 3D avec vos propres textures.

PV*SOL Premium Textures

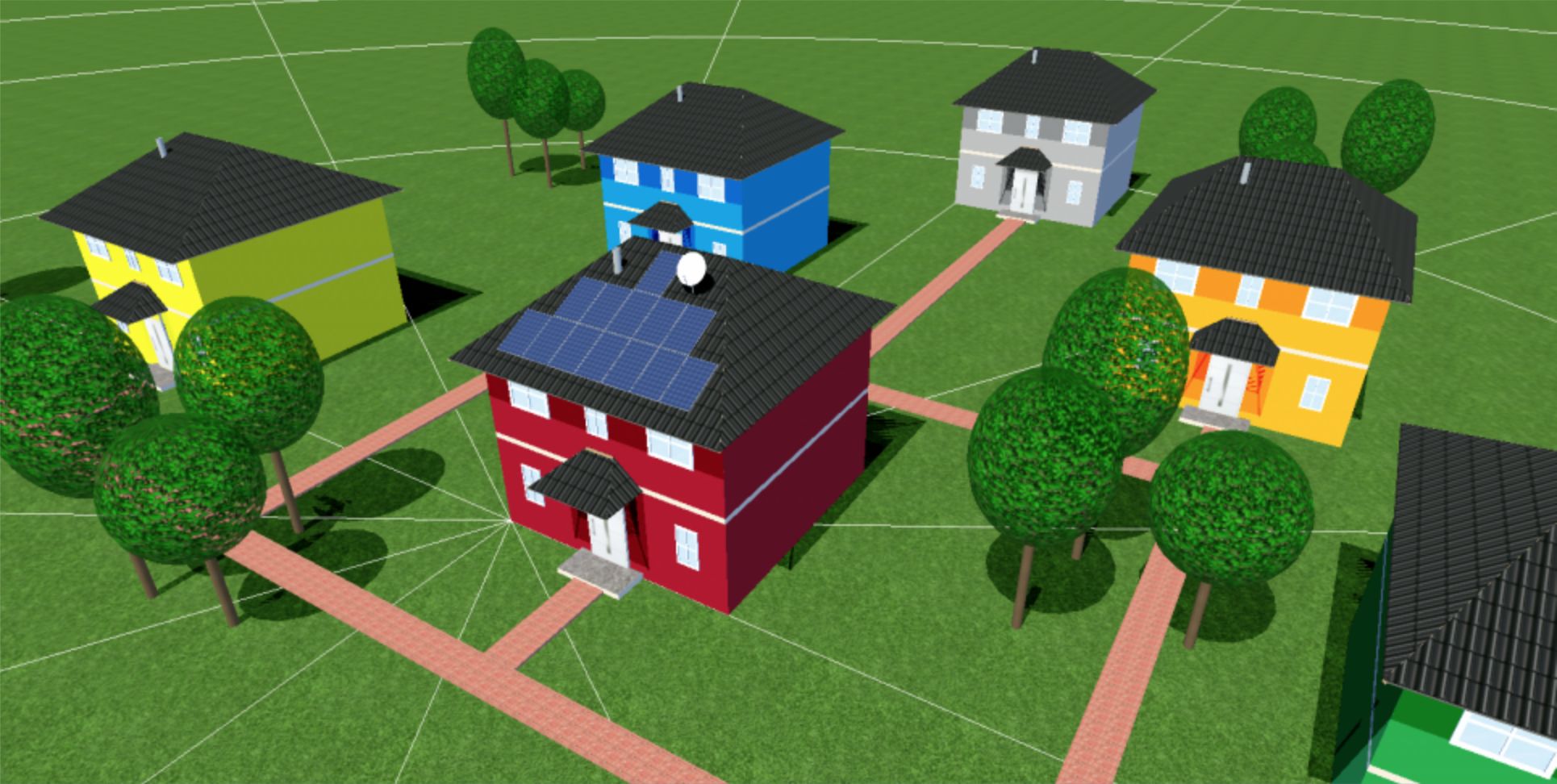

Animation des déplacements de l'ombre

L'opérateur peut à tout moment au cours du programme visualiser l'animation des déplacement d'ombre.

PV*SOL Premium animation deplacement ombre

Simulation avec optimiseurs de puissance en mode 3D

PV*SOL® Premium peut également simuler l'influence de toute optimiseur de puissance choisi. Grâce à l'analyse détaillée d'ombrage jusqu'au niveau du module lui-même, PV*SOL® Premium peut maintenant déterminer exactement, pour chaque application, si l'utilisation d'un optimiseur de puissance est vraiment utile et économique.

Système de montage Est-Ouest

PV*SOL Premium facilite la conception simple et confortable des systèmes montés Est-Ouest.

PV*SOL premium - East/West Mounted Systems

Interface avec le programme k2base

PV*SOL Premium inclut à présent une interface à k2base pour la conception de systèmes de montage. Toutes les informations peuvent être exportés en toute simplicité sous forme de fichiers XML et traitées directement, pour calculer les dimensions et la position exacte des modules sur n'importe quelle surface de toit et en vérifier la statique.

Configuration minimum recommandée :

• Accès Internet
• Processeur:2.5 GHz Pentium PC
• Mémoire: 4 GB
• Disque Dur: 850MB
• Résolution: minimum. 1.024 x 768 Pixel
• Système d'exploitation: Windows 2000, XP, Vista, Windows 7, windows 8
• Carte graphique: 3D, DirectX– compatible minimum. Version 9.0c , 128 MB, OpenG
• Microsoft .Net Framework 4.0 Redistributable Package• Accès Internet
