Gaz-Win Progiciel pour les calculs des grands réseaux de gaz

  • catalogue FISA Demander le catalogue

Gaz-Win est indispensable pour maîtriser en un temps minimum le calcul des grands réseaux de gaz (Réseaux de gaz alimentant chaufferies, aérothermes, panneaux rayonnants, fours et process industriels) ainsi que les réseaux industriels d'air comprimé, oxygène et azote.

Gaz-Win convient pour les Installateurs, BET, Ingénieurs Conseils et Entreprises des lots techniques du bâtiment notamment chauffage.

Gaz-Win calcule les réseaux selon la formule de Renouard.

Les gaz de puissance pris en compte sont Lacq, Groningue, Air propané 7.5, Air propané 15.6, Air butané 7.3, Butane, Propane, Mer du Nord (Frigg), Russie (Urengoi), Algérie (Fos), Algérie (Montoir), Gaz de cokerie 5.5 et Bio-Gaz. A votre demande d'autres gaz peuvent être ajoutés.

Fonctionnalités du logiciel

Gaz-Win permet de :
- dimensionner automatiquement les réseaux, à partir de 20 mbar, avec possibilité d’imposer les diamètres.
- calculer la perte de charge maxi
- calculer la capacité tampon (pour le Gaz de puissance)
- déterminer les vitesses
- faire le métré des canalisations
- d’obtenir automatiquement un dessin en vue 2D & 3D sur AutoCAD y compris AutoCAD LT

Gaz-Win est livré avec des bibles de canalisations (acier, cuivre, polyéthylène), d’accessoires de circuit tels que robinets, filtres, vannes ainsi que d’appareils terminaux.

Dessinez, c'est calculé

Une interface pour AutoCAD est incluse dans Gaz-Win. Elle permet une saisie plus simple et plus rapide des réseaux.

Il n’est pas nécessaire de disposer d’un fond de plan en 3D sous AutoCAD. La mise en place du réseau peut se faire soit :
- avec ou sans fond de plan DWG, DXF, DWF ou PDF
- à partir d’un plan papier
- à partir d’un plan scannérisé ou photographié avec un appareil numérique.

Cependant Gaz-Win fonctionne également sans l’assistance d’AutoCAD.

La qualité des études réalisées avec Gaz-Win valorisera votre prestation. Gaz-Win convient aussi bien pour les études rapides que pour les dossiers d’exécution soignés des utilisateurs exigeants.

Configuration minimum

PC avec Windows 2000/XP/Vista/Windows 7,8,10

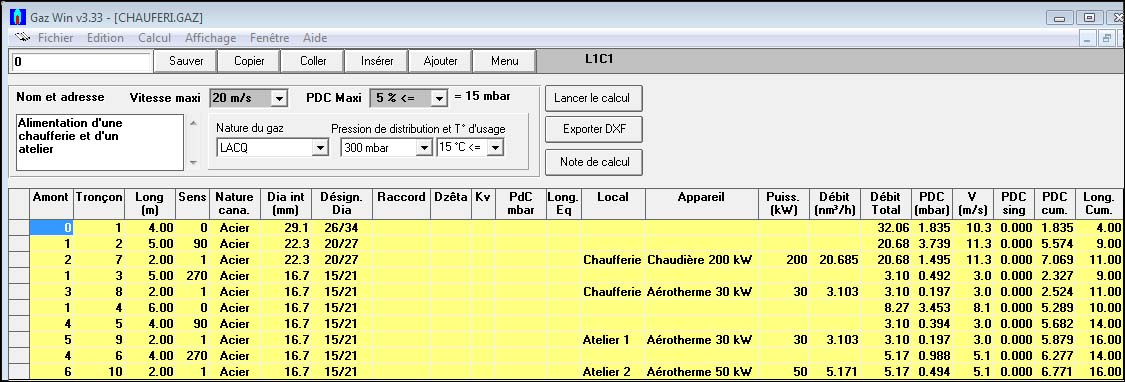

gazwin_chaufferiecliquez sur l'image pour agrandir

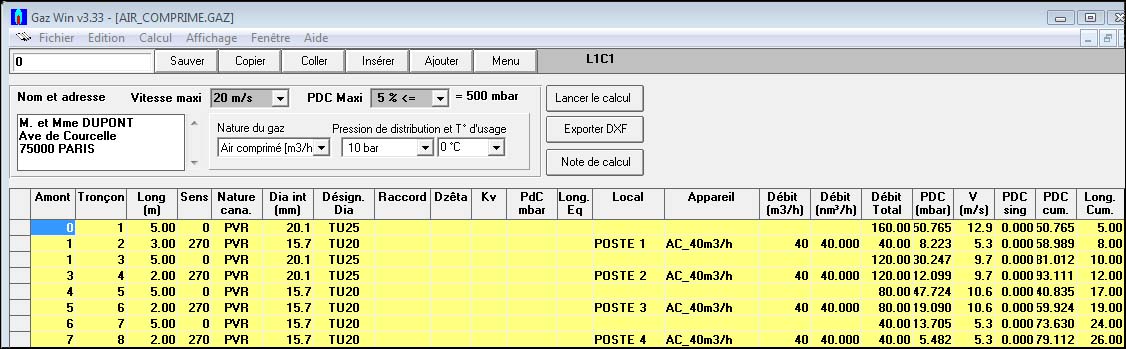

gazwin_air_comprime
