EN_12056 Progiciel pour le calcul des réseaux d'évacuation des Eaux Usées, Eaux Vannes et Eaux Pluviales

  • catalogue FISA Demander le catalogue

EN_12056 permet le calcul de plomberie des réseaux d’eaux usées, eaux vannes et eaux pluviales.

L’interface de saisie se présente comme un tableau Excel avec les mêmes fonctions de base (copier, couper, coller, insertion, suppression). Les données peuvent-être d’ailleurs échangées avec Excel via le presse-papier de Windows.

Dans EN_12056, pour les circuits EU-EV, il suffit de décrire le réseau d’évacuation des groupes d’appareils sanitaires raccordés et de préciser le type de canalisation utilisé (PVC, SMU, SME)

EN_12056 détermine automatiquement le débit (DU) de chaque appareil et de chaque groupe d’appareils selon la norme EN_12056.

Pour le calcul, il faut préciser :

  • le type de raccordement (équerre ou coudé)
  • le type de ventilation (principale ou secondaire)
  • le type de système (I, II, III ou IV)
  • le taux de remplissage et la pente des collecteurs
  • le coefficient de simultanéité en fonction de l’utilisation (irrégulière, régulière, fréquente ou spécifique)

La saisie des réseaux 3D sur plans 2D est facilitée avec la commande FisaLigne (AutoCAD version complète).

Une saisie graphique du réseau EU-EV réalisée sous AutoCAD, AutoCAD LT et  Revit MEP avec SANI-CAD est automatiquement interprétée par EN_12056 qui détermine alors le diamètre des canalisations.

EN_12056 est totalement compatible avec AutoCAD, AutoCAD LT et Revit MEP. La liaison est interactive.

EN_12056 permet de connaître :

  • le diamètre des canalisations de raccordement et des chutes
  • le diamètre des collecteurs et des ventilations
  • le métré du réseau.

Le réseau étant décrit des chéneaux jusqu’au regard d’évacuation, EN_12056 détermine selon la norme 12056 :

  • la section des chéneaux
  • la section des descentes d’EP
  • la section des collecteurs
  • le métré.

EN_12056 peut créer le schéma totalement documenté en 3D sous AutoCAD, et Autodesk Revit MEP des réseaux calculés.

Pour les calculs des réseaux EP, il suffit de préciser à EN_12056 :

  • la surface des toits concernés et leur nature (terrasse, tuiles, ardoise)
  • la forme et la pente des chéneaux
  • la forme du raccordement des chéneaux avec les descentes
  • la pente des collecteurs
  • le type des canalisations utilisées (PVC, SME, SMU, Tube acier galvanisé).

Configuration minimum:

Tous micro-ordinateurs sous Windows ( 2000, NT, XP, Vista, Windows 7, 8, 10 et suivants

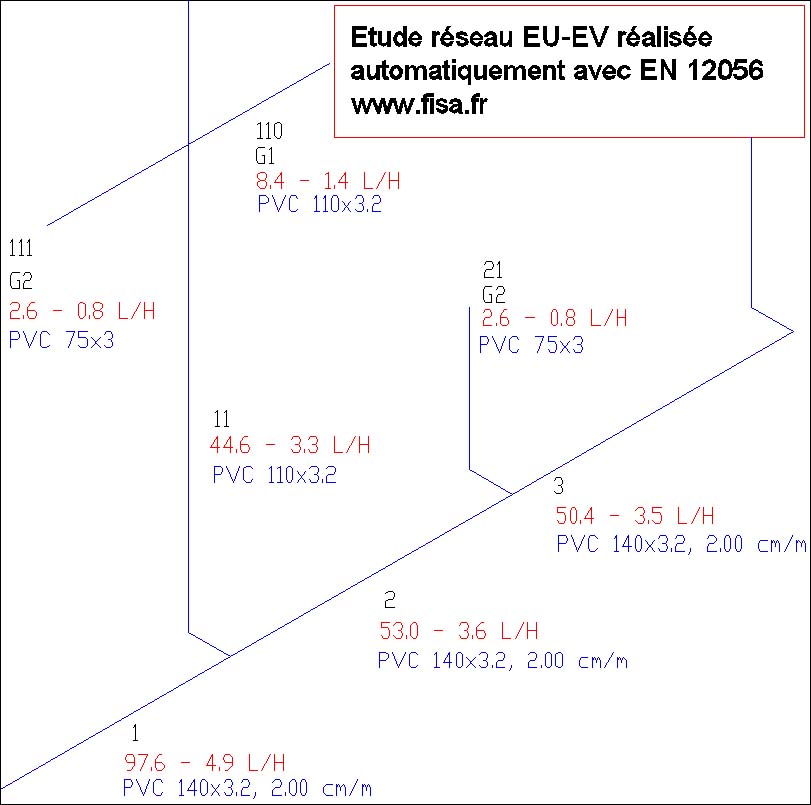

Etude réseau EU-EV réalisée automatiquement avec EN_12056

 Etude réseau EU-EV réalisée automatiquement avec EN_12056
