Logiciel T*SOL pour la conception et le calcul d'installations solaires thermiques

  • catalogue FISA Demander le catalogue

T*SOL

 Généralités

T*SOL est un logiciel permettant aux experts du solaire de réaliser des simulations et le dimensionnement des systèmes thermiques solaires.
T*SOL® fournit une aide avancée pour la conception professionnelle et l'optimisation des installations thermiques solaires.
T*SOL® inclut les caractéristiques suivantes:
- Sélection d'une installation parmi plus de 200 installations différentes prédéfinies
- Réchauffement de l’eau chaude sanitaire, chauffage domestique, production de chaleur industrielle
- Grande base de données de plus de 2500 capteurs, 700 ballons de stockages ainsi que plus de 1100 chaudières
- Accès à des données météorologiques de 8000 stations météorologiques internationales complétées par une base de données en ligne.
- Visualisation du toit grâce à Photoplan
- Synthèse des résultats dans un rapport de projet simple et détaillé avec bilans énergétiques et glossaire.

Fonctionnalités du logiciel

La simulation

La simulation de l'installation s’effectue par étapes en quelques minutes. Pendant la simulation, les températures au sein du système peuvent être visualisées en couleur. Le comportement dynamique de l'installation peut alors être suivi à cadence accélérée. Les résultats tels que les températures, les énergies, le degré d'utilisation et le taux de couverture solaire sont enregistrés dans un fichier et sont disponibles à tout moment pour être exploités.

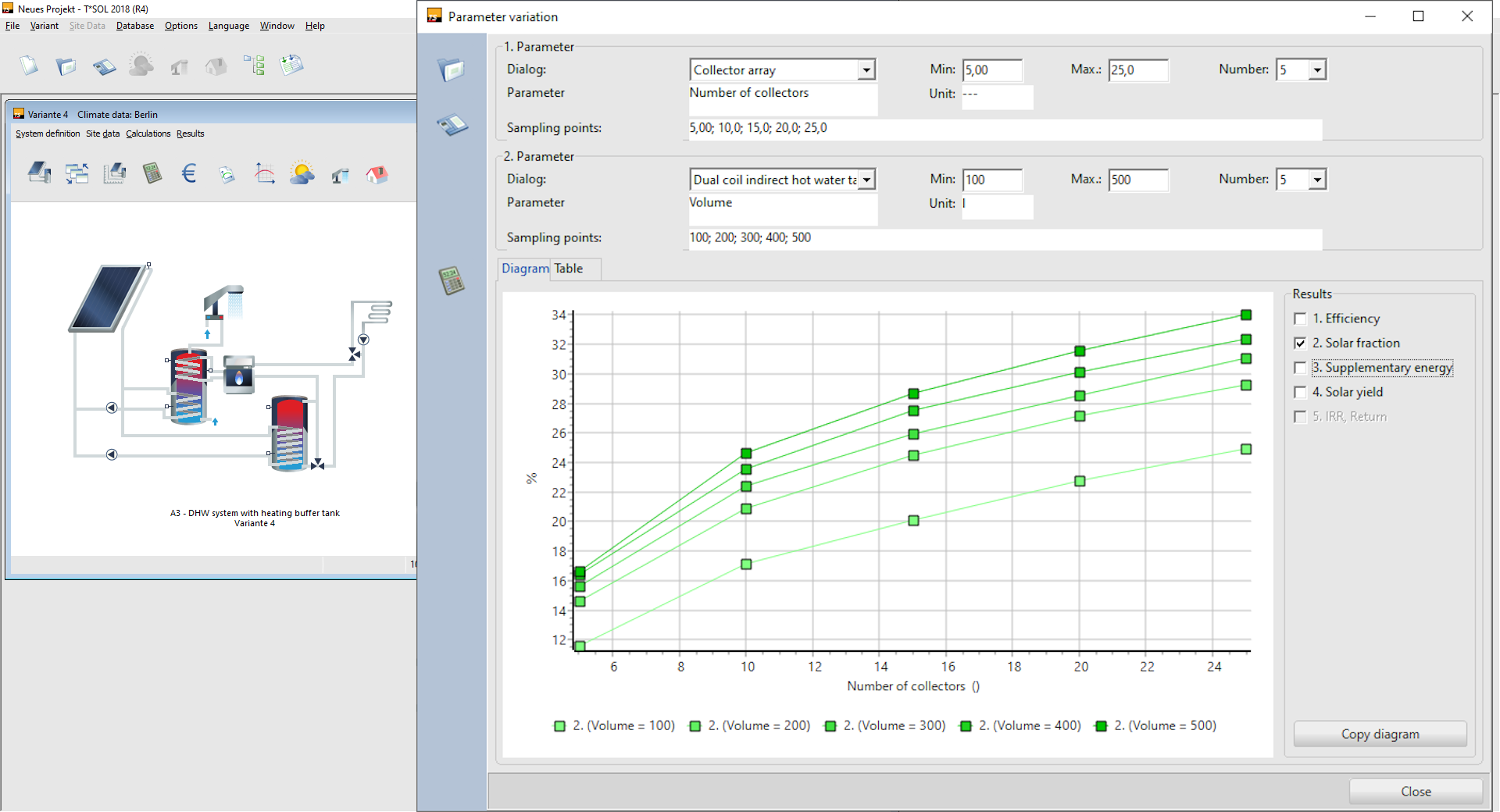

A l'aide de l'assistant de conception, il est possible de calculer automatiquement la surface des capteurs solaires et la capacité du ballon, après avoir saisi quelques paramètres relatifs au site et à la consommation. Le calcul de variantes est exécuté automatiquement et permet à l'utilisateur de sélectionner la configuration optimale de l'installation.

TSOL simmulation température

Photo Plan

Photo Plan est un outil intégré de visualisation rapide et simple permettant de fabriquer à partir des photos du bâtiment fournies par le client une image orthorectifiée de la toiture avec les futurs capteurs avec la même précision qu’un relevé de plan traditionnel. Quelques minutes suffisent pour présenter au client le projet personnalisé de sa toiture. Photo Plan contribue à aider les maîtres d’ouvrage à prendre une décision.

T*SOL Photoplan

Rendement économique financier

T * SOL® calcule l'efficacité économique d'un système solaire thermique en se basant sur :

• la valeur du capital, la période d'amortissement et les coûts de production solaires (prix de l'énergie)
• le taux de rentabilité interne modifié, le profit tenant compte de l'hypothèse de réinvestissement
• le rendement des capitaux propres, le rendement des actifs, le taux de rendement interne et le retour sur le capital
• les fractions solaires pour le chauffage et l'eau chaude sanitaire présentés séparément.

T*SOL Analyse financière

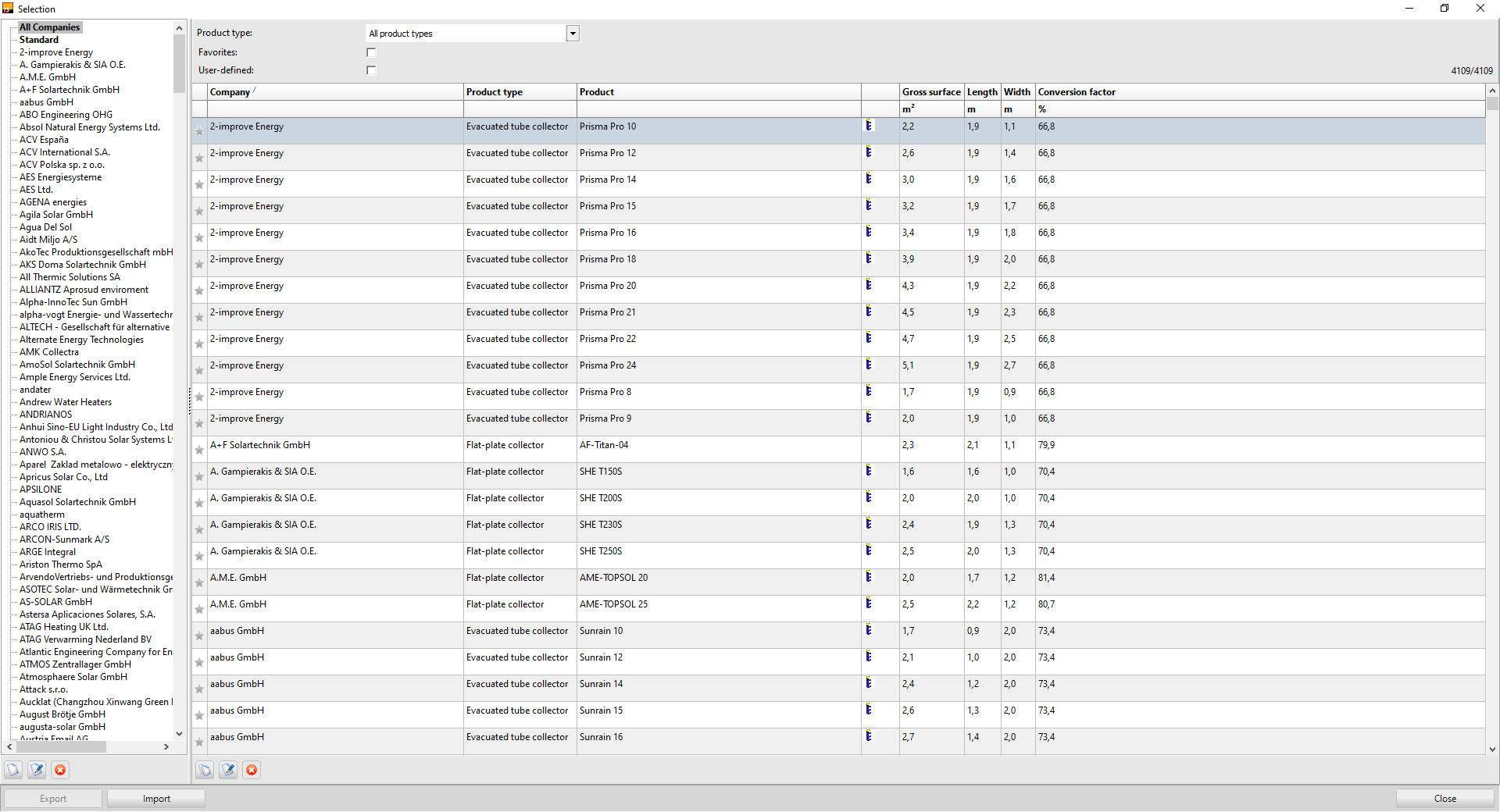

Base de données de composants

En plus des systèmes pré configurés, T*SOL® fournit une base de données à jours de plus de 2500 capteurs plans et capteurs à tubes sous vide, 700 réservoirs de stockage et 1 100 chaudières et chauffe-eau auxiliaires.
Vous pouvez créer des capteurs particuliers. Il suffit d'entrer le facteur de conversion, la capacité thermique spécifique, le coefficient de transfert thermique et le facteur de correction angulaire pour modéliser un capteur. Une caractéristique particulière est la simulation de capteurs à tubes sous vide avec ou sans réflecteurs.

Modules pour piscine et grandes installations - maintenant inclus dans T * SOL

Ces modules qui étaient précédemment disponibles séparément sont maintenant inclus depuis la version T*SOL® 5.5

Le module pour piscine permet d'intégrer une piscine couverte ou en plein air dans le circuit solaire. (14 systèmes, ainsi que 29 systèmes de fabricants). Les algorithmes de simulation pour les systèmes de piscine ont été révisées et permettent maintenant des calculs encore plus précis.Les algorithmes de simulation pour les systèmes de piscine ont été révisées et permettent maintenant des calculs encore plus précis.

T*SOL Piscine

Le module pour grandes installations permet l'intégration de réservoirs tampons solaires de forte capacité, de caloporteurs externes et de circuits protecteurs empêchant la prolifération des légionnelles ((6 systèmes, ainsi que 11 systèmes de fabricants).

Systèmes de capteurs à Air

Les données de construction et les paramètres de ventilation, pour la conception et le calcul du rendement des systèmes de capteurs à air ont été produites en collaboration avec Grammer solar

Avec le modèle de bâtiment pour les systèmes de capteurs à air, vous pouvez voir les liens entre des éléments de construction et la technologie du système, et simuler la dynamique de construction et les pertes de ventilation. la capacité du bâtiment est calculée à partir des données sur la géométrie du bâtiment, l'isolation et la construction.

T*SOL Système capteur à air

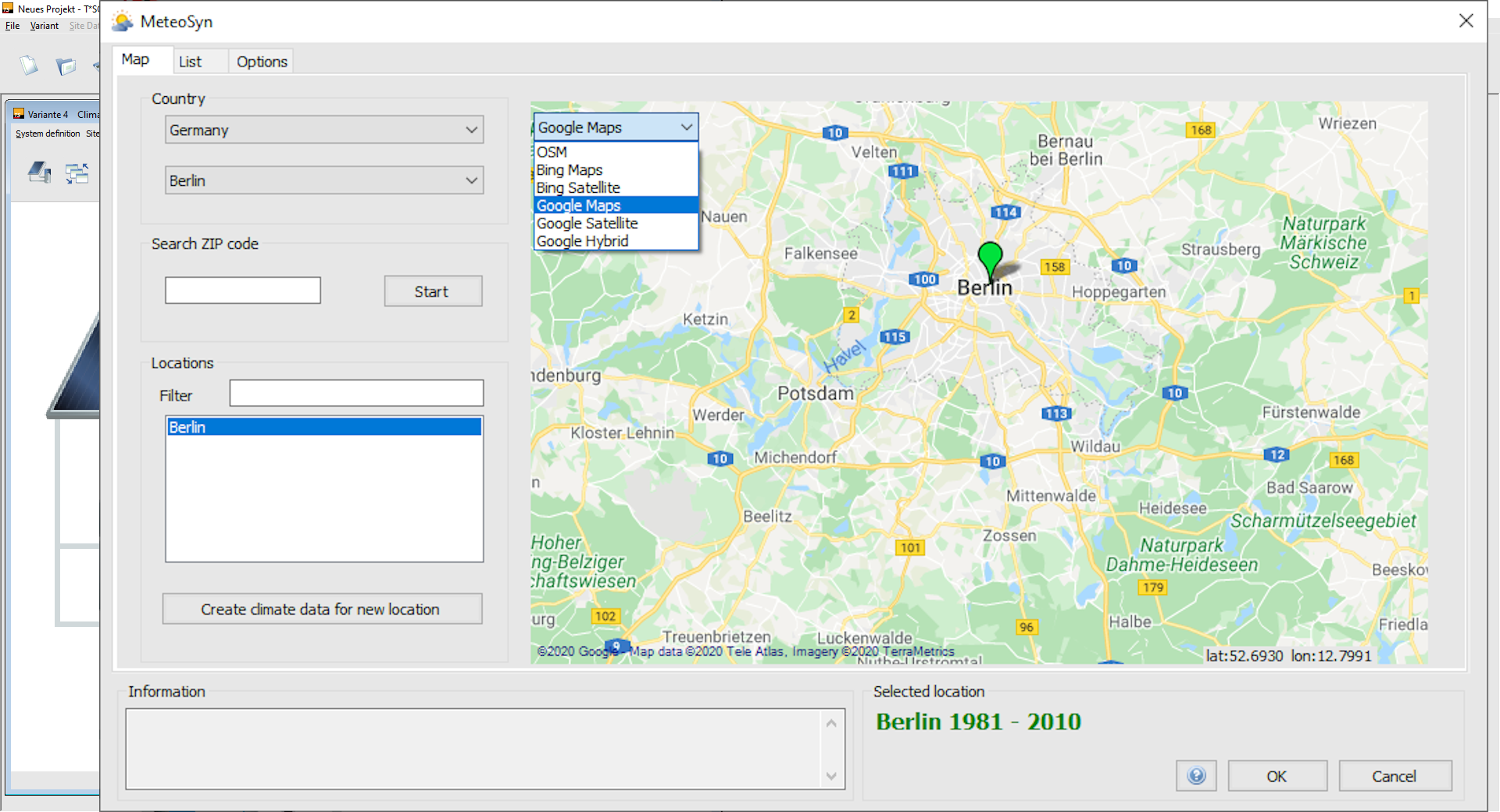

Données climatiques

L'outil MeteoSyn intégré offre:

• Enregistrements de données climatiques pour env. 8000 stations météorologiques à travers le monde
• De nouvelles données climatiques du DWD (service météorologique allemand) pour l'Allemagne pour la période 1981-2010
• Création de nouvelles données climatiques propres valeurs moyennes mensuelles
• Interpolation des données climatiques pour beaucoup d'autres endroits définis par l'utilisateur.

Les résultats

Les résultats de calcul des installations effectués à l'aide de T*SOL peuvent être présentés de diverses manières sur l'écran et imprimés. Le document imprimé récapitule non seulement le bilan énergétique, le degré d'utilisation, le taux de couverture et la quantité de combustible économisée mais indique également le volume d’émissions de CO2 évitées.

T*SOL Résultats graphiques

Configuration minimum recommandée

Internet
Processeur: 1,5 GHz Pentium PC
Mémoire : 512 MB
Disque dur: 820 MB
Définition du moniteur : au moins 1.024 x 768 pixel
Systèmes d'exploitation Windows XP (Service Pack 3), Windows Vista, Windows 7, Windows 8
Carte graphique : 64 MB, OpenGL – Support (Photo Plan)
Microsoft .Net Framework 4.0
