Logiciel Visual TTH pour les calculs thermiques suivant RT 2012 et rénovation, STD et bilan thermique chauffage et climatisation

  • catalogue FISA Demander le catalogue

Description du logiciel :

Visual TTH est un progiciel pour le calcul des bilans thermiques et énergétiques dans les bâtiments neufs ou existants

Visual TTH 2014 est disponible depuis le 13 janvier 2014.

 Pour voir la vidéo de présentation des nouveautés et améliorations de Visual TTH 2014 cliquez ici.

Visual TTH a été évalué positivement par les pouvoirs publics et le CSTB pour l’application de la RT 2012.

Cliquez ici pour plus de détails.

marquage evaluation RT 2012 - oct 2016

VTTH-étiquette energie-gbxml-energieplus-moteur cstb

Calculs réalisés :

Visual TTH permet les calculs suivants :

  • Calcul de déperditions selon la EN 12831
  • Calcul de charge de climatisation avec le moteur EnergyPlus
  • Simulation Thermique Dynamique (STD) avec le moteur EnergyPlus.
  • Calculs règlementaires pour les bâtiments neufs et existants selon les RT 2005, 2012 et RT Ex (Ubat, Bbio, Cep, Tic, Fiche XML, objectifs des labels). Calculs réalisés avec le moteur CSTB concerné (Th-CE 2005, Th-BCE 2012 ou Th-CE Ex)
  • Calculs pour l’obtention d’un éco-prêt à taux 0% (Cep initial, Cep rénové). Calculs réalisés avec le moteur CSTB Th-CE Ex.
  • Calculs des frais énergétiques et d'exploitation annuels dans le cadre notamment de l'étude de faisabilité d’approvisionnement énergétique.
  • Les calculs de déperditions selon les Th-D de 1977 ainsi que les calculs règlementaires selon la RT 91 (G1, GV, C) sont encore possibles.

Visual TTH produit des notes de calculs complètes et précises adaptées à l’ensemble des calculs ci-dessus. Les rapports produits par Visual TTH sont personnalisables directement sous Word. Cette nouvelle fonction permet de produire rapidement un rapport de qualité à vos couleurs en vue de sa diffusion directe au client.

Visual TTH fait l'objet de plusieurs évaluations de la part du CSTB.

Visual TTH donne la possibilité de traiter au sein d'un même projet des parties de bâtiment neuf et des parties rénovées. Il sera également possible de saisir plusieurs « Variantes » d'un même projet afin de pouvoir comparer facilement les résultats obtenus. Il est également aisé de réaliser des calculs assujettis à différentes réglementations selon leur date d’application (Projets assujettis à la fois à la RT 2005 et à la RT 2012).

Visual TTH a déjà permis de calculer des dizaines de milliers de logements ainsi que de très nombreux immeubles tertiaires.

Ergonomie du logiciel :

Visual TTH est le fruit de l'expérience dans le génie climatique acquise depuis 1985 au service d'une clientèle fidèle. Il est élaboré par une équipe de plusieurs ingénieurs et techniciens. Ces spécialistes des textes règlementaires et de leur application assurent également le support du logiciel. Dans ces conditions, le support à l'utilisateur est optimum.

Parmi cette équipe :

  • Michel FAUCONNET (Ingénieur ENSHMG)
  • Olivier FAUCONNET (DUT Informatique)
  • Jérôme FAUCONNET (Ingénier ESIGETEL et DESS Génie Climatique)
  • Jean-Paul RODRIGUES (DUT Etude et Gestion des Systèmes Energétiques)
  • Marie-France CARRE (Utilisatrice de Visual TTH)

Visual TTH est un véritable Progiciel. Il fait l'objet d'un développement permanent pour intégrer les derniers textes règlementaires mais aussi les remarques des utilisateurs. Cela en fait un outil totalement adapté aux problématiques de terrain de ses utilisateurs.

Une compatibilité des projets est assurée à chaque nouvelle version du logiciel.

Un projet saisi avec une version N pourra être exploité avec la version N+1 et bénéficier des évolutions intégrées à la nouvelle version sans pertes de données.

Modules et installations disponibles :

Visual TTH est proposé en packs :

  • Pack 1 = Saisie des métrés, calculs coefficients et déperditions,
  • Pack 6 (FisaClim) = Pack1 + Calcul des charges de climatisation et STD avec moteur EnergyPlus.
    Le Pack 6 constitue une solution adaptée aux entreprises qui doivent réaliser des bilans thermiques afin de dimensionner des installations de chauffage et de climatisation.
  • Pack 2 = Pack 1 + Ubat et Bbio neuf et réno (RT 2005, 2012 et Rt Ex).
    Le Pack 2 constitue une solution adaptée aux architectes désireux de vérifier la conformité du Bbio demandée au moment du dépôt de permis de construire.
  • Pack 3 = Pack 2 + Cep et Tic neuf (RT 2005 et 2012),
  • Pack 4 = Pack 2 + Cep et Tic réno (RT Ex),
  • Pack 5 = Pack 3 ou Pack 4 + Etude de faisabilité (neuf et/ou réno)

Les Packs 1 à 6 constituent une solution adaptée aux Bureaux d’étude qui doivent dimensionner des installations de chauffage et de climatisation ainsi que vérifier la conformité aux Réglementations Thermiques.

Anciennes règlementations :
- Le Pack 1 permet encore de réaliser des calculs de déperditions selon les Th-D de 1977.
- Le Pack 2 permet encore de réaliser des calculs de G1 et GV selon la RT 91 et de Ubat selon les RT 2000 et 2004.
- Le Pack 3 permet encore de réaliser des calculs C selon la RT 91 et de Cep et Tic selon les RT 2000 et 2004.

Tous les packs de Visual TTH sont disponibles pour des installations monopostes, réseau, sur clé USB ou encore sur serveur multi-sites

Les calculs réalisés avec Visual TTH peuvent être récupérés par les autres logiciels de la gamme Fisa afin de sélectionner, dimensionner et dessiner des systèmes de chauffage ou de climatisation (sélection de radiateur, dimensionnement des réseaux hydrauliques ou de plancher chauffant, …).

Pack 1 = Saisie des métrés, calculs coefficients et déperditions :

Aucune limite dans la taille des dossiers. Très simple et rapide pour des petites ou grosses études. Des vidéos de prise en main du logiciel sont disponibles sur notre site http://support.fisa.fr.

Calcul des parois, des ponts thermiques et des ouvrants à partir de la bibliothèque issue des DTU. Bibliothèque modifiable, pouvant être complétée à loisir par l'utilisateur. Calcul de déperditions selon la RT91 ou la norme européenne EN12831 et NF P 52-612/CN pour tous types de locaux (habitat ou tertiaire).

Pour l'habitat, possibilité de calculer les déperditions suivant les normes PROMOTELEC.

Nombreux assistants pour le calcul de(s) :

  • Ue des parois en contact direct avec le sol ou un sous-sol (Planchers sur terre-plein, vide sanitaire, …).
  • "b", coefficient de réduction de température des parois en contact avec des locaux non chauffés.
  • Ujn et Uw des ouvrants, en associant données constructeurs et valeurs par défaut des règles Th-U (Ug, Uf, Delat R, …).
  • Facteurs solaires Sw des baies calculés avec et sans protection.
  • Uc des coffres de volets roulants.
  • Bri (exposition au bruit),
  • la classe d'isolation des canalisations,
  • la perte au dos des émetteurs,
  • Saisie RT 2012 simplifiée (avant-projets) ou détaillée (étude finale)
  • Puissance et débit des circulateurs pour RT 2012
  • Matrices RT 2012 pour générateurs thermodynamiques.

Pack 2 = Pack 1+ UBat neuf et Réno (RT 2005 et RT Ex) et Bbio (RT 2012) :

Si les déperditions ont été traitées avec Visual TTH aucune saisie complémentaire n'est nécessaire pour les calculs du Pack 2.

Calcul de G1 et GV selon RT91 (Arrêtés du 05/04/88 et d'avril 91). Echantillonnage pour l'habitat. Calcul du coefficient G1 pour les bâtiments tertiaires (Arrêtés du 11/3/88 au 6/5/88 et avril 91). Analyse des GV et G1

 Calcul de l'Ubat selon :

  • RT 2000 (Arrêtés du 29/11/2000 et 9/11/2001)
  • RT 2004 (Arrêté du 22/12/2003)
  • RT 2005 (Arrêté du 24/05/2005)
  • RT Ex (Arrêté du 13/06/2008)

Calcul de Bbio selon la RT 2012 ((Arrêté du 26/10/2010)

Calcul de G1 et GV selon RT91 (Arrêtés du 05/04/88 et d’avril 91). Echantillonnage pour l’habitat. Calcul du coefficient G1 pour les bâtiments tertiaires (Arrêtés du 11/03/88 au 06/05/88 et avril 91). Analyse des GV et G1.

Le Pack 2 constitue une solution adaptée aux architectes désireux de vérifier la conformité du Bbio demandée au moment du dépôt de permis de construire par les arrêtés du 18 mai et 11 octobre 2011 (NOR : DEVL1032494D et DEVL1126896A)

Pack 3 = Pack 2 + Vérification complète des exigences RT et labels applicables aux bâtiments neufs :

  • Calcul des Cep, Cep sp, Cep Max et Cep Max sp  pour RT 2012
  • Calcul des Tic et Tic Ref pour RT 2012
  • Calcul des Cep, Cep’, Cep ref et Cep Max pour RT 2005
  • Calcul des Tic et Tic Ref pour RT 2005
  • Calcul des Cep et Cep Ref pour RT 2000 et 2004
  • Calcul des Tic et Tic Ref pour RT 2000 et 2004
  • Rappel et vérification des objectifs pour les labels énergétiques (HQE, HPE, BBC, …)
  • Production de la fiche XML standardisée.
  • Importation/exportation NBDM.
  • Le calcul de C selon RT 91 est toujours disponible.

Pack 4 = Pack 2+ Cep réno, et Tic réno :

  • Calcul des Cep, Cep', Cep ref et Cep Max pour RT Ex
  • Calcul des Tic et Tic Ref pour RT Ex
  • Rappel et vérification des objectifs pour les labels énergétiques (HPE, BBC, …)
  • Production de la fiche XML standardisée.
  • Importation/exportation NBDM.

Pack 5 = Pack 3 ou Pack 4 + Etude de faisabilité (neuf et réno)

  • Permet de réaliser l'étude de faisabilité technique et économique des diverses solutions d'approvisionnement en énergie de la construction (art L.111-9 du code de la construction et de l'habitation introduit par la loi du 13 juillet 2005 et rappelée plus récemment dans l’arrêté du 18/05/2011).
  • Permet aussi d'évaluer les frais énergétiques annuels.
  • Le Pack 5 de Visual TTH 2008 associe la souplesse de Visual TTH, la profondeur des calculs RT (2005 et Ex) à la simplicité des affichages DPE.
  • Au-delà de la simple étude de faisabilité obligatoire pour tout bâtiment neuf ou rénové > 1000 m2, ce module permet de réaliser une véritable estimation des frais énergétiques actuels et projetés d'un projet immobilier.
  • Dans l'esprit de l'étude de faisabilité, la mise en page s'inspire de celle réalisée dans le cadre des DPE ce qui améliorera la compréhension du maître d'ouvrage et lui permettra de mieux choisir la solution à retenir. La mise en page reste dans tous les cas synthétique mais très complète. Elle présente des indices simples d'approche mais pertinents.
  • Vous pouvez personnaliser les tarifs d'achat ou de revente de l'énergie. Ceci permet de valoriser au mieux les tarifications particulières dont pourrait bénéficier le maître d'ouvrage du projet.

Pack 6 = Pack1 + Calcul de la climatisation et Simulation Thermique Dynamique (STD)

  • Permet de calculer les charges de climatisation dans l’environnement de Visual TTH avec calcul d’infiltration et de déperditions conformes à la norme EN 12831 incluant la prise en compte des ponts thermiques.
  • Détermine la puissance foisonnée nécessaire pour le ou les CTA et groupes froids.
  • Nombreux assistants  de saisie pour décrire toutes les caractéristiques du bâtiment et des conditions intérieures (par défaut) ou local par local.
  • Réalisation de calculs STD heure/heure sur toute l’année avec présentation de résultats synthétiques et détaillés.
  • Utilise le moteur de calcul EnergyPlus accrédité LEED pour les différents traitements.
  • Résultats sous forme de tableau Excel avec représentation graphique des courbes de température (Tair et Top, température ressentie par l’occupant) et de puissance pour une lecture plus claire.
  • Données météos (charges et STD) disponibles pour quasiment n’importe quel site dans le monde.



Avantages du produit :

Les avantages de Visual TTH sont nombreux :

  • La méthode de saisie permet une productivité qui ne peut être atteinte avec aucun autre logiciel. Quand vous maîtrisez bien toutes les fonctions offertes par Visual TTH votre temps de saisie par local est inférieur à une minute.
  • Visual TTH vous permet de renseigner un projet à l'aide de valeurs par défaut et arriver ainsi rapidement à un premier résultat. Visual TTH vous propose tous les assistants nécessaires afin d'affiner dans un second temps les paramètres qui le nécessite.
  • Visual TTH produit des notes de calcul parfaitement détaillées et appréciées des bureaux de contrôle.
  • Visual TTH est un logiciel écrit en C++ ce qui lui confère une souplesse accrue : Il est conçu en structures modulaires. Visual TTH échange naturellement les données de votre projet avec les autres logiciels de la gamme FISA.
  • Il permet d'échanger d'une manière simple vos données avec d'autres progiciels sous Windows tel que Excel, Word
  • Visual TTH est compatible gbXml et IFC pour l'importation de la géométrie du bâti (métré et orientation) depuis les plans générés avec AutoCAD MEP, AutoCAD Architecture ou Revit.
  • Une fois l'étude traitée par Visual TTH, on peut réinjecter les résultats du bilan thermique et les étiquettes énergie dans le projet AutoCAD ou REVIT
  • Visual TTH inter-agit ainsi avec la maquette numérique en s'inscrivant dans le processus du BIM
  • Visual TTH est compatible NBDM (import et export) pour le transfert de données avec des outils de simulation dynamique.
  • Vous travaillez dans un environnement familier sous forme de tableau Excel : les tableaux de saisie sont affichés en plein écran pour un confort et une productivité optimum.
  • Les performances en vitesse de calcul sont exceptionnelles.
  • Les menus déroulants et les barres d'outils rendent le logiciel très simple d'emploi.
  • Vous disposez, sous le bouton droit de la souris, des fonctions copier/coller, annuler/rétablir.
  • Les assistants permettent de décrire aisément le bâti et les équipements techniques.

Logiciels complémentaires :

Visual TTH s'interface avec les logiciels suivants :

Logiciel

Calcul réalisé

Import dans TTH Export depuis TTH

Format d'échange

Autodesk® Revit®

Importation des caractéristiques techniques de la maquette numérique pour le calcul réglementaire

Import et export

natif

autres logiciels BIM

Importation des caractéristiques techniques de la maquette numérique pour le calcul réglementaire

Import et export

IFC 2x3 & IFC4



Block-Load® (CARRIER)

Calcul de charge de climatisation

Export

E2I

HAP® (CARRIER)

Calcul de charge de climatisation et bilan de consommation

Export

E2I

Pleiades+Comfie

Simulation dynamique et estimation des besoins

Import et export

NBDM

TRNSYS

Simulation dynamique et estimation des besoins

Import et export

NBDM

AutoCAD® Architecture

Importation des métrés

Import

gbXml

AutoCAD® MEP

Importation des métrés

Import

gbXml

AutoCA®

Report des dépers sur un plan

Export

TXT

AutoCAD®

et Clip-CAD

Mesure des métrés sur un plan AutoCAD

Import

/

Excel/Tableur

Liste des déperditions sous Excel/Tableur

Export

XLS (TXT avec Tab.)

Excel/Tableur

Consommations RT 2005 et Ex sous Excel/Tableur

Export

XLS (TXT avec Tab.)

Word

Consultation, modification et impression des notes de calcul

Export

RTF

Outlook

Envoi du projet en cours par email.

Export

MSG

ConsoDJU

Estimation des consos de chauffage

Export

FED/IFI

HYDROCAB

Sélection de radiateurs en bitube

Export

FED/IFI

HYDROBUS

Sélection de radiateur en monotube

Export

FED/IFI

Fisa-PCR

Dimensionnement des planchers chauffants et rafraichissants

Export

FED/IFI

Fisa-DPE

Réalisation de DPE Neuf

Export

Fiche XML

La liste des logiciels mentionnés ci-dessus n'est pas exhaustive. La plupart des formats d'échange utilisés par Visual TTH sont des formats « standards ». Ainsi, si un logiciel non listé ci-dessus, exploite un des formats listés ci-dessus (ex NBDM, RTF), il y a de fortes chances que Visual TTH et ce logiciel puissent échanger des informations.

Images

cliquez sur les vignettes pour agrandir les images

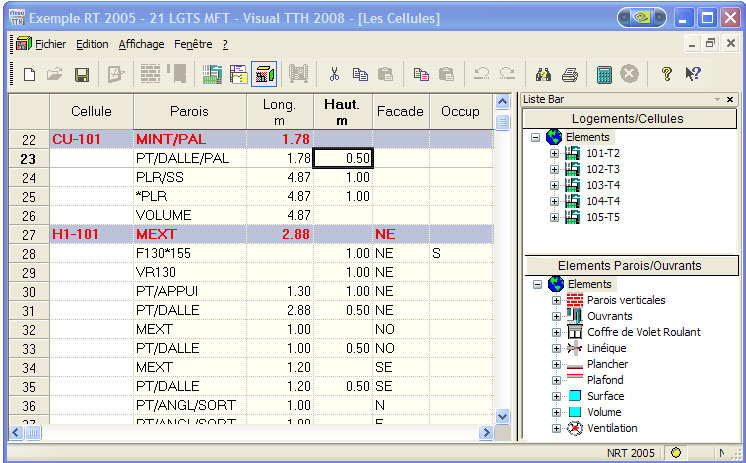

feuille de calcul RT 2012

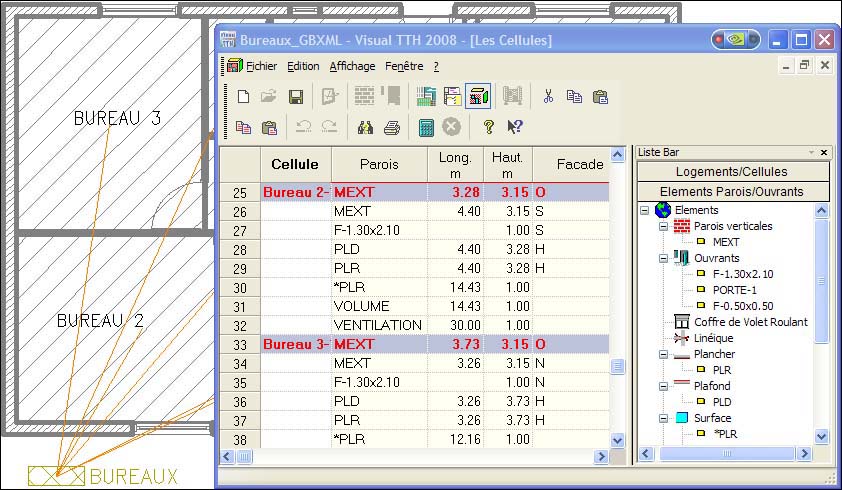

IMPORT/EXPORT GBXML

 Visual TTH 2014 - exemple import Gbxml

import/Export IFC

 Visual TTH import IFC

Assistant BRI

 VISUAL-TTH-2014_BRI

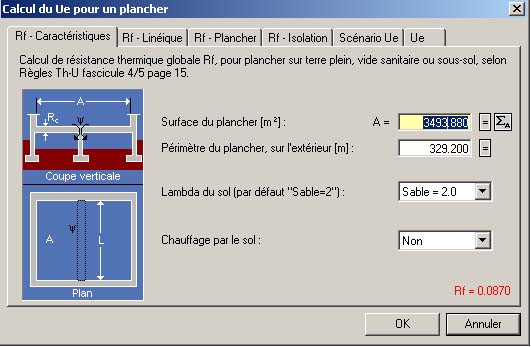

Assistant Plancher

VISUAL-TTH-2014_PLANCHER





Configuration minimum et compatibilité:

  • Visual TTH tient compte des derniers systèmes d'exploitation comme Windows 8. Visual TTH pourra ainsi être installé en mono-poste ou en réseau (licence spécifique pour l'utilisation en réseau) avec des droits utilisateurs Administrateurs ou restreints.
  • Visual TTH est compatible avec :AutoCAD et LT, AutoCAD MEP, Revit MEP, AutoCAD Architecture Excel, Word, Internet et également avec les autres logiciels de notre vaste gamme : HydroCab, HydroBus, Promotel, FISA-PCR, Clip-Cad, Block-Load & ConsoDJU.
  • Visual TTH est conçu pour fonctionner sur tout micro-ordinateur avec un système d'exploitation  Windows 7, Windows 8 ou ultérieur, en configuration 32 OU 64 Bits.

Configuration minimum conseillée :

  • processeur Pentium IV 1.4 GHz, 1 Go Mo RAM
  • disque dur avec au minimum 300Mo de place disponible
  • Windows 7


Dernière mise à jour le :03/11/2016
